一、概述

本儀器是磁性、渦流一體的便攜式涂層測厚儀，它能快速、無損傷、精 密地進行涂、鍍層厚度的測量。既可用于實驗室，也可用于工程現場。本儀 器能廣泛地應用在制造業、金屬加工業、化工業、商檢等檢測領域，是材料 保護需要的儀器

二、主要功能

● 采用了磁性和渦流兩種測厚方法，即可測量磁性金屬基體上非磁性覆蓋層的厚度又可測量非磁性金屬基體上非導電覆蓋層的厚度。

● 具有兩種測量方式：連續測量方式和單次測量方式

● 具有三種測量模式：高精度測量模式可對多次測量取平均，并對可疑數據進行自動過濾，可確保測量值更加準確、穩定；快速測量模式可實現實時掃描功能。

● 具有溫度補償功能：國內領先的實時溫度補償技術可自動對環境溫度及測頭溫度改變引起的測量誤差進行補償，使測量更準確。

● 設有五個統計量：平均值（MEAN）、最大值（MAX）、最小值（MIN）測試次數（NO.）、標準偏差（S.DEV）。

● 可采用零點校準、單點校準或兩點校準法對儀器進行校準,并可用基本校準和溫度系數校準法對測頭的系統誤差進行修正。

● 具有存儲功能：最多可存儲500個測量值。

● 具有刪除功能：對測量中出現的單個可疑數據進行刪除，也可刪除存儲區內的所有數據，以便進行新的測量。

● 可設置限界：對限界外的測量值自動報警。

● 具有電源電量指示功能。

● 操作過程有蜂鳴聲提示。

● 設有三種關機方式：手動關機方式、超時自動關機方式以及低電量自動關機方式，并可設置超時自動關機等待時間

三、技術參數

四、符合標準

GB/T 4956─1985 磁性金屬基體上非磁性覆蓋層厚度測量 磁性方法

GB/T 4957─1985 非磁性金屬基體上非導電覆蓋層厚度測量 渦流方法

JB/T 8393─1996 磁性和渦流式覆層厚度測量?jī)x

JJG 889─95 《磁阻法測厚儀》

JJG 818─93 《電渦流式測厚儀》

五、測量原理

本儀器采用了磁性和渦流兩種測厚方法，可無損地測量磁性金屬基體(如 鋼、鐵、合金和硬磁性鋼等)上非磁性覆蓋層的厚度(如鋅、鋁、鉻、銅、橡 膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如: 橡膠、油漆、塑料、陽極氧化膜等)。

A、磁性法(F型測頭) 當測頭與覆蓋層接觸時，測頭和磁 性金屬基體構成一閉合磁路，由于非磁 性覆蓋層的存在，使磁路磁阻變化，通 過測量其變化可導出覆蓋層的厚度。

B、渦流法(N型測頭) 利用高頻交變電流在線圈中產生一 個電磁場，當測頭與覆蓋層接觸時，金 屬基體上產生電渦流，并對測頭中的線 圈產生反饋?zhàn)饔?，通過測量反饋?zhàn)饔玫?大小可導出覆蓋層的厚度。



 A、磁性法基本工作原理                    B、渦流法基本工作原理（選配）

六、測量步驟

a) 準備好待測試件。

b) 將儀器置于開放空間，按下開關機鍵，開機。

c) 檢查電池電量指示，若電池電量過低，應立即更換電池。

d) 檢查測頭類型，若屏幕下方的測頭類型指示標志與實際測頭類型不符， 首先檢查測頭工作模式是否在自動模式下，或返廠維修。

e) 是否需要校準儀器，如果需要，選擇適當?shù)男?zhǔn)方法進行。

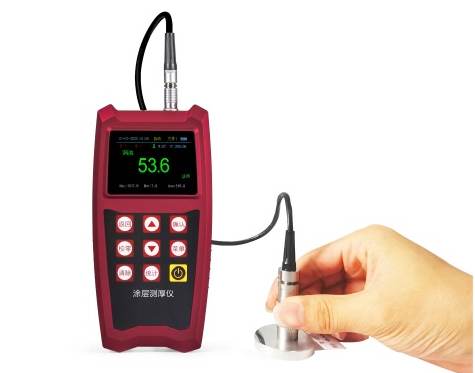

f) 測量：迅速將測頭與測試面垂直地接觸并輕壓測頭定位套，隨著一聲鳴 響，屏幕顯示測量值，快速提起測頭并離開等測件5CM以上，約1秒鐘 后可進行下次測量。

g) 關機：長按開關機鍵，立即關機；在無任何操作的情況下，大約2～10分 鐘后儀器自動關機，自動關機等待時間可進行設置。

七、保養和維修

1、環境要求

嚴格避免碰撞、重塵、潮濕、強磁場、油污等。

2、更換電池

當儀器電量過低時，應及時更換電池，方法如下：

1) 關機，打開電池倉蓋取出電池；

2) 把有電的7號堿性電池并放入電池倉內（注意電池極性），蓋好電池倉蓋。 儀器長時間不使用時應將電池取出，以避免電池漏液腐蝕儀器。
