高精度超聲波測厚儀LEEB381 PLUS

手持式高精度超聲波測厚儀，帶數值顯示，A/B掃描功能。采用脈沖反射超聲波測厚原理，適用于能使超聲波以恒定速度在其里面?zhèn)鞑?，并能從其背面得到反射的材料厚度的測量。測量分辨率達0.001mm,測量范圍薄至0.14mm(鋼),可以有效穿越涂層干擾。

本產品可應用于石油、化工、冶金、造船、航空航天、能源等各個領域。

符合標準《超聲波測厚儀校準規范》JJF 1126- -2004.

查看更多玉理系列

詳細介紹

主要功能

● 測量范圍寬，最小測量厚度0.14mm (鋼)，最大測量厚度1800mm:

● 高精度測厚，最高測量分辨率可達0.001mm;重復分辨率可達士0.002mm;

● A-掃描模式，B-掃描模式，數值顯示模式:

● 具有穿透涂層和回波到回波測量功能，用于測量表面帶有漆層和涂層的材料;

● 根據材料聲速不同可以檢測部分復合材料上的涂層和和漆層，可以同時測量10個以上的多層材料各層厚度,同一回波下切換顯示各層厚度值;

● 多種測量: MB-E， I-E， E-E， ME-E模式滿足對常規厚工件測量;THIN模式對薄件測量:

● 數值模式包括常規厚度值模式、差值/縮減率模式和最值模式;

● 增益模式:自動增益/手動增益:

● 可設置手動關機與自動關機，帶節能功能:

● 可使用多種不同規格探頭，雙晶探頭和單晶探頭,最高支持20Mhz高頻探頭;

● 支持大容量存儲，可同時存儲10萬個厚度值，500組A掃描波形和500組B掃描波形:

● 具有多種校準方式，支持-一點校準、多點校準和手動校準模式，可以同時校準聲速和探頭零位:支持V聲程校準。

● 公英制轉換;毫米和英寸可切換單位;

● 中文和英文顯示。

適用材料

適合測量金屬（如鋼、鑄鐵、鋁、銅等）、塑料、陶瓷、玻璃、玻璃纖維及其他超聲波的良導體的厚度。

基本原理

超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖到達背測物體并在物體中傳播，到達材料分界面時被反射回探頭，通過準確測量超聲波在材料中傳播的時間來確定被測材料的厚度。

規格參數

項目	LEEB381 Plus
探頭類型	單晶/雙晶
測量范圍（45#鋼）	0.14mm – 1800mm
測量頻率	4Hz、8Hz、16Hz
分辨率	0.1mm、0.01mm、0.001mm（0.01inch、0.001inch、0.0001inch）
脈沖發生器	負方波發射，脈沖寬度和電壓自動與探頭進行匹配
聲速范圍	400-19999m/s
校準試塊	4mm（鋼）
自動關機	可選擇 5 分鐘，10 分鐘，20 分鐘，手動關機
探頭校準	一點校準、二點校準，手動校準
增益	自動增益、手動增益
增益范圍	0~80dB
檢波方式	射頻 RF、正半波 POS、負半波 NEG、全波 FULL
測量模式	（1）MB-E：發射脈沖始波至一次回波；（2）I-E：界面波至一次回波；（3）E-E：穿透涂層測量，可選任意 Em– En 回波；（4）ME-E：多重回波測量模式；（5）THIN：薄壁測量模式
數值模式	厚度值模式、差值/縮減率模式、最大/最小值模式
A-掃描模式	支持
B-掃描模式	支持
耦合指示	支持
電量指示	支持
語言	中文/英文(English)
單位	毫米/英寸 (mm/inch)
菜單操作	支持
軟件功能	動態閘門設置、消隱設置(Blank)、回波消隱設置(E-Blank)、回波凍結、回波平移和縮放
存儲功能	同時支持 10 萬個厚度（100 組，每組 1000 個），500 組 A 掃描波形和 500 組 B 掃描波形
主機程序升級	支持主機程序升級
顯示屏	3.5 寸真彩色屏
數據傳輸	支持 USB 通信，將數據傳輸至計算機
工作溫度	-10℃～＋50℃，有特殊要求可達-20℃
工作電壓	三節 5 號 鋰離子電池，當電量不足時，有低電壓提示
外形尺寸	184 x 85 x 32 (mm)
整機重量	250 g（不含電池）
標準配置	主機 1 臺、5 號電池 3 節，充電器1個、文件 1 套，ABS 防震防水儀表箱 1 個

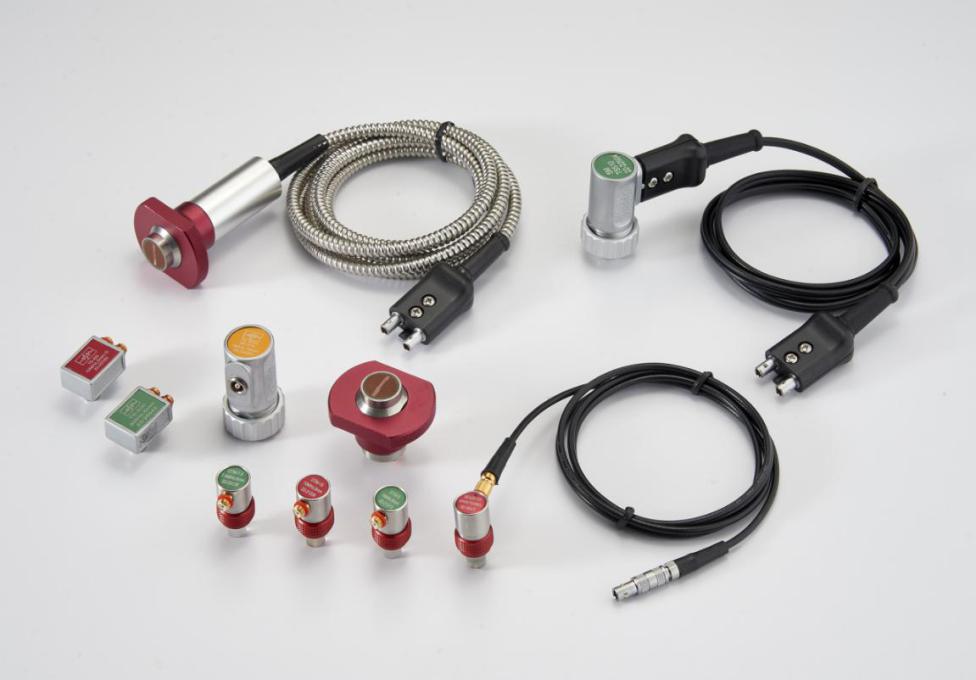

選配探頭

探頭型號	類型	探頭頻率（MHZ）	探頭直徑	測量范圍
TS400	雙晶	10	5	0.5-50
TS500		5	5	1.0-65
TS510		5	10	1.0-500
DTM15	單晶	15	6	0.14-24
DTM7.5		7.5	6	0.5-24
DTM10		10	6	0.3-24
DTM5		5	6	1.0-24
BD510		5	10	1-1000
BD212		2	12	4-1800
筆式探頭		15	2	0.3-12可測R角
高溫探頭		TS400到BD212探頭可增加高溫功能選配	-70℃-120℃
		TS400到BD212探頭可增加高溫功能選配	120℃-300℃
		TS400到BD212探頭可增加高溫功能選配	300℃-500℃
