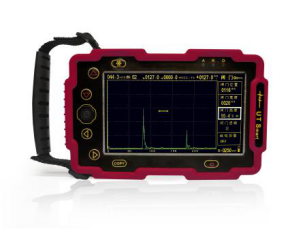

數字式超聲探傷儀UT Smart U956

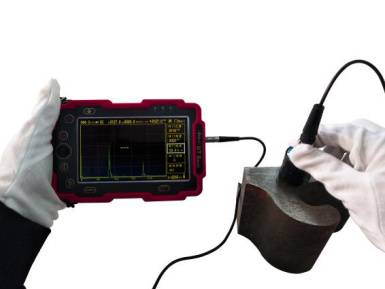

UT Smart U956數字式超聲探傷儀能夠進行工件內部缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，應用于電力、石化、鍋爐壓力容器、鋼結構、鐵路交通、汽車、機械等領域。

查看更多玉理系列

詳細介紹

主要功能

l 檢測范圍：零界面入射0~1000+5000mm(鋼中、縱波)，按比例調節、連續調節兩種模式；

l 儀器校準自動化，可測量材料厚度和材料聲速；

l 菜單式操作模式，直顯式操作提示，簡潔明了，讓操作者可快速掌握儀器操作；

l 回波抑制：0-90%任意可調，不影響儀器增益與線性；

l 閘門報警：門位、門寬、門高任意可調；閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和LED燈(吵噪環境中LED燈報警非常有效)報警及關閉；

l 波峰記憶：實時檢索缺陷最高波，記錄缺陷最大值；

l Φ值計算：直探頭鍛件探傷找準缺陷最高波后自動計算、顯示缺陷當量尺寸；

l 缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置，方便對缺陷直接定位；

l 缺陷定量：缺陷當量dB 值實時顯示；

l 缺陷定性：通過回波包絡波形，方便人工判斷；

l DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正；曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動；能顯示任意孔徑的AVG曲線；

l 波形凍結：凍結屏幕上顯示的波形，便于缺陷分析；

l 板厚輸入：輸入工件厚度，二次波三次波的缺陷儀器顯示缺陷實際深度，并對波形為幾次波實時提示；

l 焊縫圖示：顯示焊縫坡口形式和聲速走向，直觀顯示缺陷位置；

l 內置標準：可自由設置各行業探傷工藝標準，滿足各行業探傷需求；

l 探頭工作方式：直探頭、斜探頭、雙晶探頭、穿透探傷；

l 數據存儲：16組探傷參數通道（通過回放復制存儲文件，可將參數通道擴充至1000個），可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲1000幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸。利用計算機客戶端軟件，可快速自動生成探傷報告;

l 實時時鐘：實時探傷日期、時間的跟蹤記錄，并記錄存儲；

l 通訊接口：USB2.0 高速通訊傳輸接口，穩定、可靠、快捷。

特點

小巧、輕便、便攜，適合野外、高空作業。

技術參數

名稱	技術數據
掃描范圍	0～1000+5000（縱波鋼）
垂直線性誤差	＜3%
水平線性誤差	＜0.1%
探傷靈敏度余量	≥50dB（2.5P Φ20 - 200mmΦ2.0mm平底孔）
動態范圍	>36dB
分辨率	>36dB（2.5P Φ20）
頻率范圍（MHz）	0.5 ～ 10MHz
增益調節（dB）	0 ～ 110dB（0.1dB，2dB，6dB，12dB可調步距）
材料聲速（m/s）	1000～9999
脈沖移位	0 ～ 5000mm
回波抑制	0 ～90%
電噪聲電平	＜10%
適用探頭	直探頭、斜探頭、雙晶探頭、穿透探頭
閘門類型	a閘門和b閘門連續可調
顯示方式	5.0″真彩顯示（分辨率：480 Χ 272）
報警方式	聲（蜂鳴器）光（LED指示燈）組合報警
工作溫度（℃）	-25℃～ 50℃
工作電壓	4.2V DC ~220 AC交流適配器
連續工作時間	>12小時
外形尺寸	162mm(長)Χ105mm(寬)Χ40mm(高)
重量（Kg）	0.68Kg(含電池)
標準配置	主機、斜探頭1只、直探頭1只、充電器、BNC電纜1根、通訊軟件

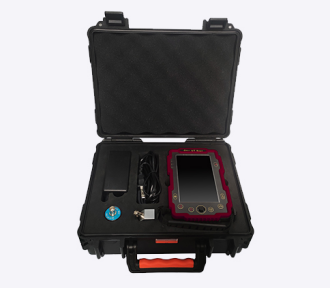

標準配置

名稱	數量
超聲波探傷儀主機	1
電源適配器	1
BNC電纜	1
直探頭	1
斜探頭	1
使用說明書	1
保修登記卡	1
裝箱單	1
產品合格證	1
意見反饋書	1
儀器箱	1
軟件	1
