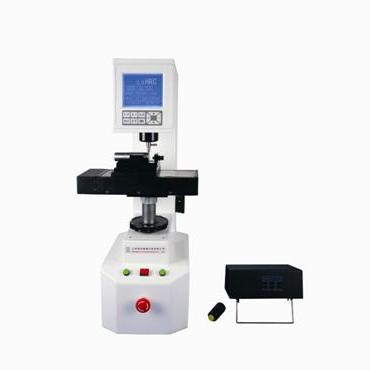

JTM-2000端淬試驗自動樣品臺
● 試樣裝卡方便，定位準確；
● 自動移動樣品到下一步測量位置，移動距離精度高；
● 測量點數及測量位置可設定；
● 移動手柄/觸摸屏方式控制移動。
詳細介紹

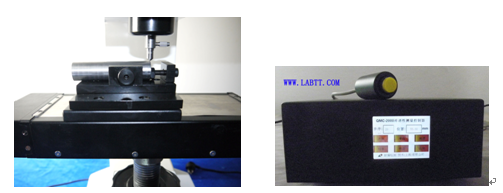

JTM-2000端淬試驗自動樣品臺和硬度計配套使用，標準GB/T225-2006和 ASTM A 255 、DIN 50191、ISO 642 “鋼淬透性的末端淬火試驗方法（Jominy 試驗）”，該自動臺實現端淬曲線測量時的樣品自動移動準確，以實現淬透性曲線測量準確。
【產品特點】
● 試樣裝卡方便，定位準確；
● 自動移動樣品到下一步測量位置，移動，移動距離精度高；
● 測量點數及測量位置可設定；
● 移動手柄/觸摸屏方式控制移動。
【技術參數
1、該自動臺可方便安裝到多種型號的洛氏、維氏硬度計；
2、移動定位重復精度：0.01毫米；
3、控制移動方式：移動手柄/分觸摸屏;
4、測量位置：
一般淬透性鋼
|
步 序 |
1 |
2 |
3 |
4 |
5 |
6 |
|
到端點距離 |
1.5 |
3.0 |
5.0 |
7.0 |
9.0 |
11.0 |
|
步 序 |
7 |
8 |
9 |
10 |
11 |
|
|
到端點距離 |
13.0 |
15.0 |
20.0 |
25.0 |
30.0 |
|
低淬透性鋼
|
步 序 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
到端點距離 |
1.0 |
2.0 |
3.0 |
4.0 |
5.0 |
6.0 |
7.0 |
8.0 |
|
步 序 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
到端點距離 |
9.0 |
10.0 |
11.0 |
13.0 |
15.0 |
20.0 |
25.0 |
30.0 |
其他測量點及其測量位置，用戶通過軟件設定或手工移動到位。
1）用RS232線連接控制器和計算機；
2）執行qmc.exe程序；
4）每步的步距可用數字（單位為：毫米）設定，步距也可按ASTM標準設定；
5）當要求樣品移動到某一點停止時，將其下一點的位置值和該點的位置值設為同一數值；
6）按“打開串口”按鈕；
7）按“下載程序”按鈕；
8）如在狀態顯示框中，出現“Normal”，則說明新的步距設定完畢。
【供貨清單】
1、樣品臺 1個
2、控制器 1個
3、控制手柄 1個
4、RS232連接線 1個
5、電源線 1個
6、說明書 1份
7、合格證 1份
