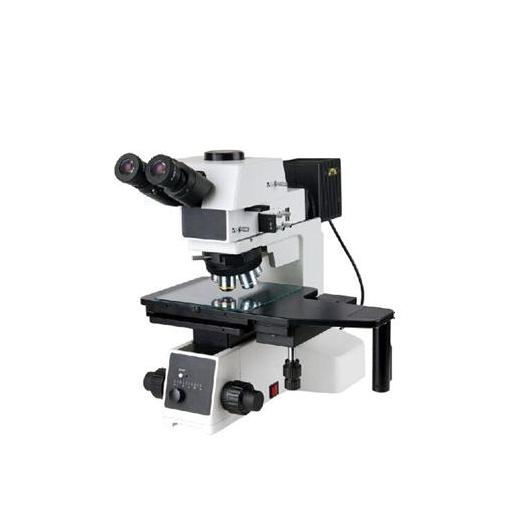

M-60DX正置金相顯微鏡
M-60DX系列應用于工業檢測及金相分析領域,靈活的系統組合、成像性能、穩定的系統結構， 各操作機構根據人機工程學設計，減輕使用疲勞。
模塊化的部件設計，可對系統功能進行自由組合。
集成了明場、暗場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。
M-60DX可以實現X、Y方向158mmx158mm的移動范圍。
設計的長工作距金相物鏡，高倍物鏡采用半復消技術。
詳細介紹
【產品概述】
M-60DX系列應用于工業檢測及金相分析領域,靈活的系統組合、成像性能、穩定的系統結構， 各操作機構根據人機工程學設計，減輕使用疲勞。
模塊化的部件設計，可對系統功能進行自由組合。
集成了明場、暗場、斜照明、偏光、DIC微分干涉等多種觀察功能，可根據實際應用，進行功能選擇。
M-60DX可以實現X、Y方向158mmx158mm的移動范圍。
設計的長工作距金相物鏡，高倍物鏡采用半復消技術。
多種觀察方法下都能得到清晰銳利與高對比度的顯微圖像。
附件齊全，配置完善，可靈活進行系統組合與功能拓展。
人機工程學設計、堅實的系統結構。
【部件配置】
|
部件型號 |
規格描述 |
數量 |
|
PL10X22 |
高眼點大視野平場目鏡 |
1對 |
|
MXETH25R 25° |
傾斜遠鉸鏈正像三通觀察筒 |
1套 |
|
OLIPBD5NC-DIC |
遠長工作距平場消色差明暗場金相物鏡5X-DIC，LMPL5X/0.15 WD11mm |
1只 |
|
OLIPBD10NC-DIC |
遠長工作距平場消色差明暗場金相物鏡10X-DIC，LMPL10X/0.3 WD9.5mm |
1只 |
|
OLIPBD20NC-DIC |
遠長工作距平場消色差明暗場金相物鏡20X-DIC，LMPL20X/0.45WD3.4mm |
1只 |
|
OLIPBD50NCS |
遠長工作距明暗場半復消明暗場金相物鏡50XLMPLFL50X/0.55 WD7.5mm |
1只 |
|
OLIPBD100NCS |
遠長工作距明暗場半復消 |
|
|
PI103C5BDI |
內定位5孔明暗場轉換器(帶DIC插槽) |
1只 |
|
MX-DICR DIC |
微分干涉組件一片(可另配) 不帶 |
|
|
MXF 反射式機架，前置低手位粗微同軸調焦機構 |
粗調行程33mm，微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100V-240V寬電壓系統，帶光亮度設定按鈕與復位按鈕 |
1套 |
|
MXRL 隔熱系統結構設計 |
防止燈源熱量傳導至照明器及鏡體；可變孔徑光闌，中心可調；可變視場光闌，中心可調；明暗場照明切換裝置 |
1套 |
|
MXLH 12V/100W |
鹵素?zé)粝洌A(yù)訂中心） |
1只 |
|
HB12-100 12V/100W |
鹵素?zé)簦?span>PHILIPS 7724） |
1只 |
|
MXSGMC6 |
6英寸三層機械移動平臺，低手位X、Y方向同軸調節；平臺面積445mmX240mm，移動范圍：158mmX158mm；帶離合器手柄，可用于全行程范圍內的移動；玻璃載物臺板（反射用） |
1套 |
|
MXPS |
φ30起偏鏡插板（反射用） |
1只 |
|
MXPWSR |
360度旋轉式檢偏鏡插板 |
1只 |
|
MX6R-CTV0.5 1/2CTV(0.5X) |
C接口,可調焦 |
1只 |
|
倍率 50X、100X、200X、500X |
可調（標準配置10X目鏡） |
|
|
光源反射照明系統 |
12V100W鹵素?zé)粽彰?，亮度可調 |
|
【選配件】
1、目鏡和物鏡：多種放大倍率
2、金相圖像分析測量軟件（Image-3000）
3、金相自動評級軟件（MIAS3000）
4、電腦及打印機
