LBX35M Pro金相顯微鏡
LBX53M Pro型金相顯微鏡，具有明場、暗場、偏光、DIC觀察方式，超寬視野、高分辨率質量成像。采用5WLED光源，操作簡便、舒適?？蛇x配數碼工業相機、金相評級軟件等配置，適應多種情況觀察使用。
詳細介紹
主要特點
● 無限遠消色差校正光學系統，無限遠長距明暗場半復消色差金相物鏡；
● 明、暗場觀察切換反射照明裝置，5WLED冷光源亮度可調節；
● 外形簡潔經典設計，符合人機工學，操作功能全面、簡便；
● 微分干涉組件（選配件），可以將明場觀察下無法檢測的細微高低差，轉化為高對比度的明暗差并以立體浮雕形式表現出來，如 LCD 導電粒子，精密磁盤表面劃痕等；
● 完善的偏振系統，固定式檢偏器和360°可旋轉檢偏器，可在不移動工件的情況下，方便觀察以不同偏振角度光線下呈現的狀態。
應用領域
適用場合:工廠檢測檢驗、實驗室研究、教學實驗教室等；
應用范圍:IT、金屬、礦產、陶瓷等行業。
規格及參數
|
型號 |
LBX53M Pro |
|
光學系統 |
無限遠色差校正光學系統 |
|
光學放大倍數 |
50倍～1000倍 |
|
觀察筒 |
正像，無限遠鉸鏈三通觀察筒，瞳距調節：50mm～76mm，兩檔分光比雙目:三目=100：0 |
|
目鏡 |
高眼點大視野目鏡PL10X25mm，視度可調 |
|
物鏡 |
無限遠長工作距明暗場半復消色差金相物鏡 5X NA0.15 WD15 |
|
無限遠長工作距明暗場半復消色差金相物鏡 10X NA0.30 WD8.4 |
|
|
無限遠長工作距明暗場半復消色差金相物鏡 20X NA0.40 WD11.9 |
|
|
無限遠長工作距明暗場半復消色差金相物鏡 50X NA0.75 WD3.0 |
|
|
無限遠長工作距明暗場半復消色差金相物鏡 100X NA0.90 WD1.0 選配 |
|
|
物鏡轉換器 |
電動明暗場5孔轉換器（帶DIC插槽） |
|
機架 |
透反射用機架, 低手位粗微同軸調焦機構。粗調行程35mm,微調精度0.001mm。帶有防止下滑的調節松緊裝置和隨機上限位裝置。內置100-240V寬電壓系統，采用數字調光，具有光強設定與復位功能 |
|
載物臺 |
4英寸載物臺，移動行程：105mmX1020mm機械平臺，X、Y方向同軸調節； |
|
聚光鏡 |
搖出式消色差聚光鏡（N.A.0.9） |
|
反射照明器 |
明暗場反射照明器，帶可變孔徑光闌，視場光闌，中心可調，帶濾色片插槽，帶起偏鏡/檢偏鏡插槽， |
|
燈室 |
5W可調LED燈室，透、反射通用，預定中心 |
|
攝像接口 |
攝影攝像附件：0.65X，C型接口，可調焦（可選0.5X/1X） |
|
偏光組件 |
起偏鏡插板，360°旋轉式檢偏鏡插板 |
|
DIC組件 |
可調微分干涉插板 |
|
標尺 |
高精度型測微尺，格值0.01mm |
顯微鏡配置表
|
主機 |
透反射用機架 |
● |
|
觀察筒 |
無限遠鉸鏈三通觀察筒 |
● |
|
目鏡 |
PL10X23mm，PL10X/25mm，視度可調
|
●● |
|
物鏡轉換器 |
電動明暗場5孔轉換器（帶DIC插槽） |
● |
|
電動明暗場5孔轉換器 |
● |
|
|
物鏡 |
5X無限遠長工作距明暗場半復消色差金相物鏡 |
● |
|
10X無限遠長工作距明暗場半復消色差金相物鏡 |
● |
|
|
20X無限遠長工作距明暗場半復消色差金相物鏡 |
● |
|
|
50X無限遠長工作距明暗場半復消色差金相物鏡 |
● |
|
|
100X無限遠長工作距明暗場半復消色差金相物鏡 |
○ |
|
|
載物臺 |
4英寸載物臺 |
● |
|
聚光鏡 |
搖出式消色差聚光鏡（N.A.0.9） |
● |
|
反射照明器 |
明暗場反射照明器 |
● |
|
光源燈室 |
5W LED，通、反射燈室各1 |
● |
|
偏光組件 |
起偏鏡插板，檢偏鏡插板（360°旋轉） |
● |
|
DIC組件 |
可調微分干涉插板 |
○ |
|
攝像接口 |
0.65X，C型接口，可調焦（可選0.5X/1X） |
○ |
|
電腦 |
品牌電腦和顯示器 |
○ |
|
測量軟件 |
測量軟件OMT-1.5D，軟件控制電動物鏡轉盤，拍照，錄像，測量，掃碼上傳，實時圖像拼接，景深融合 |
○ |
|
工業相機 |
1200萬，2000萬，高清數碼相機等 |
○ |
|
包裝紙箱 |
● |
|
|
泡沫包裝 |
● |
|

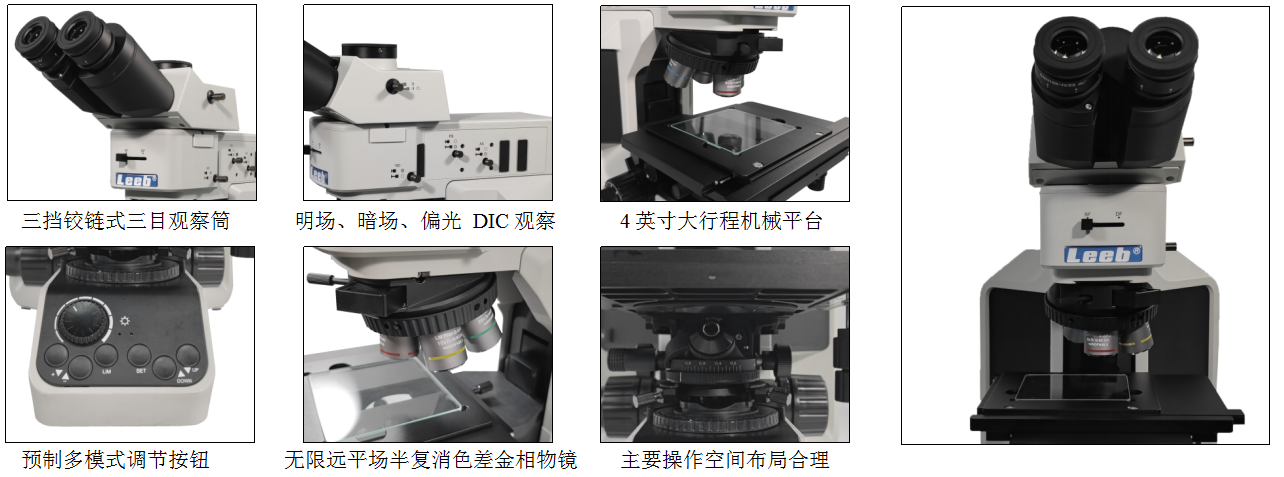

圖片欣賞
LBX35M Pro金相顯微鏡 |
 M-60DX正置金相顯微鏡 |
 M-60D 明、暗場、偏光正置金相顯微鏡 |
