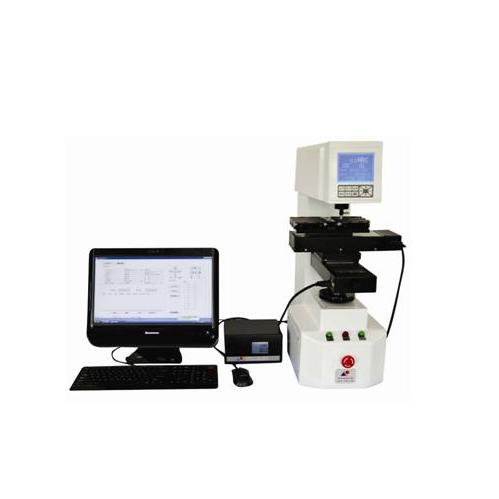

一、產品簡介

端淬試驗是判定某種金屬及合金材料的淬硬能力的方法。該設備符合GB/T225和 ASTM A 255 、DIN 50191、ISO 642 “鋼淬透性的末端淬火試驗方法?！?span lang="EN-US">



二、試驗原理

端淬試驗的原理是：按照HRC（或HV30）硬度標尺，從端淬試樣的淬火端開始，沿著軸線方向，以多數的間隔，測試多點的硬度值。在縱坐標為硬度值，橫坐標為距離的坐標系中標出多個測量結果的位置，連接各點，畫出一條連續的曲線。



三、型號

型號	自動測量端淬樣品數	硬度計	樣品自動上升	自動施加初、主試驗力	自動測量硬度	自動X方向移動（用于測量單個樣品的端淬曲線）	自動Y方向移動（用于測量多個個樣品的端淬曲線）
THSR-800J2	2	THR-150D-Z	ˇ	ˇ	ˇ	ˇ	X
THSR-800J6	6	THR-150D-Z	ˇ	ˇ	ˇ	ˇ	ˇ



四、設備特點

1．一次可測自動測量6個端淬試樣的淬透性曲線（THSR-800J2: 2個端淬試樣的淬透性曲線）；

2．測量方式分為：一般淬透性鋼，低淬透性鋼；

3．自動化程度高，試驗過程全自動：

1）樣品自動上升；

2）自動施加初、主試驗力；

3）自動測量硬度值；

4）自動移動樣品進行多樣品多點測量。

4．位置控制準確，測量位置移動重復精度：0.01毫米；運行精度：0.01毫米；

5．硬度計為數顯洛氏硬度計，精度高，可與自動系統分開并使用；

6．單件測量、批量測量、ASTM/國標硬度換算表；

7．自動超差報警；顯示不合格工件編號；

8．樣品可測量厚度自動顯示；

9．硬度檢測數據庫查詢；

10．自動產生用戶定制的檢驗報告，并繪制樣品的淬透性曲線。



五、設備組成及技術參數

4.1  硬度計：型號 THR-150DH

4.1.1樣品自動上升，自動加預載載和主載荷，硬度值數字顯示（布氏，維氏，洛氏）

4.1.2大屏幕液晶數顯

4.1.3讀數分辨率：0.1HRC

4.1.4示值誤差：≤±1 HRC

4.1.5示值重復性：≤0.8HRC

4.1.6標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK

4.1.7標尺轉換：HV, HB, HR,HK

4.1.8預載 荷：10 kg (98 N)

4.1.9硬度測試范圍：HRA:20-88   HRB:20-100  HRC:20-70  HRD:40-77 HRF:60-100 HRG:30-94  HRH:80-100  HRK:40-10

4.1.9 保荷時間： 2-60S

4.1.10數據統計: 總測試次數,最高值,最低值,范圍,平均值, 標準差.

4.1.10數據輸出：內置打印機 RS-232接口

4.1.12壓頭-外壁距離:160mm

4.1.13電源: AC220V

4.1.14外形尺寸: 520*240*720

4.1.15主機重量: 約65Kg



4.2、 端淬試驗裝置

4.2.1用于端淬試驗的X、Y 方向自動載物臺（THSR-800J2: 只有X 方向自動載物臺），自動移動樣品到下一步測量位置移動，移動距離精度高，自動控制試樣移動距離（進程：100mm，位移精度：0.01mm）。測量點數及測量位置可設定; 按照相應的要求或人工輸入的參數。

4.2.2 試樣夾緊裝置，彈簧夾持，裝卸方便。每次可放置1-6 個端淬樣品；

4.2.3 X,Y測試臺：自動XY 平臺 180mm*160 mm， 運行精度 0.001 mm 具體規格如下:

寬度:320 +/- 0.1 mm

深度: 320 +/- 0.1 mm

高度: 100 +/- 0.1 mm

重量: 8.7 +/- 0.4 kg

各軸的運行距離:

X 軸: 100 mm,

Y軸: 100 mm

承載: 150 Kgf

4.2.4 X-Y步進馬達驅動裝置。



4.2.5端淬試驗軟件

1）自動控制試驗過程，分析及顯示端淬試驗結果；

2）自動產生用戶定制的檢驗報告，并繪制樣品的淬透性曲線；

3）可編制試驗方法并存儲，下次試驗時可直接調出試驗方法以及試驗數據，無需重新編制試驗方法和標定；

4）輸出打印。



六、供貨范圍

● 數顯洛氏硬度計；

● ＸＹ精密馬達移動臺（THSR-800J2: 只有X 方向自動載物臺）；

● ＸＹ精密移動控制器；

● 品牌計算機；

● 硬度計控制軟件
