M-4XC倒置金相顯微鏡
三目倒置金相顯微鏡，用于鑒別和分析多種金屬和合金材料的組織結構；鑄件質量鑒定；原材料檢驗或材料處理后的金相組織分析；以及對表面噴涂、裂紋等表面現象進行研究工作。應用于工礦企業、實驗室和教學及科研領域。
操作時拋光面向下，與試樣的高度和形狀無關，無須鑲嵌，使操作比較方便，適合于較大及多種類型的試樣。
儀器造型美觀，配置，適合金相組織及滲層、鍍層、融深和裂紋等的觀察分析。
詳細介紹
【產品概述】
M-4XC倒置金相顯微鏡是國產顯微鏡中較好的顯微鏡之一，物鏡距樣品距離長，鏡頭轉換方便，顯微鏡放大倍數可達1000倍，并可進行偏光觀察；
【用途特點】
三目倒置金相顯微鏡，用于鑒別和分析多種金屬和合金材料的組織結構；鑄件質量鑒定；原材料檢驗或材料處理后的金相組織分析；以及對表面噴涂、裂紋等表面現象進行研究工作。應用于工礦企業、實驗室和教學及科研領域。
操作時拋光面向下，與試樣的高度和形狀無關，無須鑲嵌，使操作比較方便，適合于較大及多種類型的試樣。
儀器造型美觀，適合金相組織及滲層、鍍層、融深和裂紋等的觀察分析。
齊焦物鏡組及升降調焦機構帶有鎖緊裝置，可避免試樣與物鏡的磕碰，適應大批量檢測，增加工作效率。

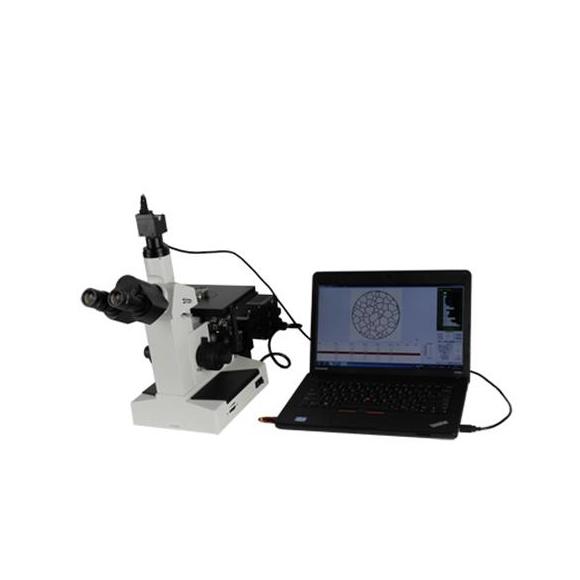

顯微鏡具有二路光學輸出，可作常規使用并提供同步影像輸出，擴展攝像或數碼攝影系統，及定量金相圖像分析計算機操作系統。
【技術規格】
|
規格 |
技術參數 |
|
|
光學系統 |
總放大倍率 |
50X、100×、200×、500×、1000× |
|
消色差物鏡 |
5X、10×、20×、50×、半平場100×(干鏡頭) |
|
|
寬視野目鏡 |
WF10×/18mm |
|
|
測量附件 |
分劃目鏡測微尺 |
※ 10×變焦 0.1/18mm 測微尺0.01/1mm |
|
儀器結構 |
基本結構 |
倒置式光學輸出三目鏡筒 鉸鏈?zhǔn)?傾角45°瞳距55-75mm屈光度±5% 可調 |
|
物鏡轉換器 |
5孔滾珠式 |
|
|
雙層機械載物臺 |
180x150mm 移動范圍70x50mm
載物板Φ10/Φ20 mm |
|
|
調焦機構 |
同軸粗微動 升降范圍30 mm 微調格值0.002mm 升降鎖緊和扭力調節 |
|
|
照明系統 |
明場照明 |
柯勒照明 可變孔徑和視場光欄 亮度可調 鹵素?zé)?span lang="EN-US">20W/6V濾色片: 黃/綠/藍/磨砂 |
|
偏光裝置 |
可插入式起偏振片,垂直照明裝置不僅能進行一般金相分析、微粒分析測試，還可以對不透明物體進行分析、觀察。 |
|
|
電源 |
輸入功率 |
AC220V/50Hz 30VA |
|
包裝 |
重量體積 |
儀器重量：10Kg 包裝體積（長x寬x高）340x400x460Cm |
【物鏡】
|
平場消色差物鏡 |
數值孔徑NA |
工作距離mm |
|
PL5X （干鏡頭） |
0.12 |
35.4 |
|
PL10X（干鏡頭） |
0.25 |
15.3 |
|
PL20X（干鏡頭） |
0.40 |
7.46 |
|
PL50X（干鏡頭） |
0.7 |
0.63 |
|
PL100X（油鏡頭）(選件) |
1.25 |
0.18 |
|
PL100X（干鏡頭）（選件） |
0.85 |
0.18 |
【儀器成套清單】
|
⑴儀器主機1臺 |
⑷目鏡2個 |
⑺載物臺板2片 |
⑽香柏油1瓶 |
⒀ 備用保險絲1支 |
|
⑵目鏡筒1組 |
⑸分劃目鏡1個 |
⑻工件壓簧片1組 |
⑾國標電源線1根 |
⒁ 儀器防塵罩1個 |
|
⑶物鏡 5個 |
⑹測微尺1片 |
⑼濾色片4片 |
⑿備用燈泡2個 |
⒂隨機文件檔案1套 |
【選配件】
|
A.目鏡和物鏡：多種放大倍率 |
B.金相圖像分析測量軟件（image-3000） |
|
C. 金相自動評級軟件（MIAS3000） |
D.電腦及打印機 |
