智能超聲波探傷儀LEEB981Expert

里博儀器超聲波探傷儀，致力于探傷技術，其地應用在鍋爐、壓力容器、電力、石油、化工、海洋石油、管道、船舶制造、汽車、機械制造、冶金、金屬加工、鋼結構、鐵路交通、核能電力、高校等行業。
是一種便攜式工業探傷儀器，它能夠便捷地進行工件內部多種缺陷（裂紋、疏松、氣孔、夾雜等）的檢測、定位、評估和診斷。數字化超聲波探傷儀，波形穩定。

查看更多超聲波探傷儀

詳細介紹

概述

● 可導入客戶工件全套檢測工藝，會開機就能探傷；
● DAC、AVG、彩色腐蝕Bscan、AWS、TCG等工具齊全；
● 重復發射率：20-3000Hz準確調節，高速掃查，不漏檢；
● 高信噪比，波形非常穩定，特殊的抗干擾設計，不懼惡劣工況；
● 12位AD，可使用30M探頭，細節盡顯，微小缺陷下靈敏度和分辨力高；
● 缺陷自動驗收，智能評測，高清高亮顯示，界面立體美觀，人性化操作風格；
● 探頭校準、曲線制作等各種操作全程提示，對話框互動，無需看說明書；
● 藍牙無線傳輸，手機APP現場生成探傷報告，并實現打?。?nbsp;
● IP65防護標準，堅固耐用，防水防塵，阻尼支架任意角度；
● 單電10小時連續工作，2小時快充，可獨立充電，兩塊實現不間斷工作。

技術數據

型號	LEEB981Expert
檢測范圍：	15 米(鋼中、縱波)，透射 30 米（可擴展）
聲速范圍：	(100～20000)m/s
重復發射率：	30-3000Hz 可調節
動態范圍：	≥38dB
垂直線性誤差：	≤2.5%
水平線性誤差：	≤0.2%
分辨力：	>40dB(5P14)
靈敏度余量：	>65dB(深200mmФ2平底孔)
數字抑制：	(0～80)%，不影響線性與增益
探頭類型：	直探頭、斜探頭、雙晶探頭、穿透探頭，爬波探頭，表面波探頭
閘門：	進波門、失波門；單閘門、雙閘門
報 警：	蜂鳴報警，LED燈報警
電源：	直流（DC）9V
電池工作時間：	10小時
外型尺寸：	240×153×38 (mm)
重量：	0.95Kkg
環境溫度：	(-10～50)℃
相對濕度：	(20～95)%RH
脈沖幅度：	100V、200V、300V、400V、500V分級選擇，適用探頭范圍廣
脈沖寬度：	在(0.03～0.51)μs范圍內連續調節，以匹配不同頻率的探頭
探頭阻尼：	50Ω、100Ω、150Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求
硬件實時采樣：	高分辨率12位AD轉換器，采樣速度320MHz，波形高度保真
檢波方式：	正半波、負半波、全波、射頻檢波
濾波頻帶：	（0.1～35）MHz
閘門讀數：	單閘門和雙閘門讀數方式可選；閘門內峰值讀數
總增益量：	120 dB（設有0.1dB、1dB、2dB、6dB步進值）
插頭插座：	BNC/LEMO可選

注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得

主要功能

● 自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；　

● 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；　

● 自動增益、回波包絡、峰值記憶功能提高了探傷效率；　

● φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值,大平底自動計算；　

● 500個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；　

● 可自由存儲、回放1000幅A掃波形及數據（可擴展）；

● 外接U盤，內部存儲可以隨時導出，也可以直接存儲無限量的探傷存儲文件；　　

● 探傷錄像：探傷過程的動態錄像，通過外部U盤擴展，可以實現無限時的高質量錄像；

● DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；

● B型掃描：實時掃查、顯示橫截面，可顯示工件缺陷形狀，使探測結果更直觀；　

● 17個內置探傷標準可調出，可以自由輸入任意行業標準；　

● 發射脈沖寬度和強度可調；

● 藍牙模式與手機和計算機通訊，實現探傷報告管理；　

● 高性能安全環保鋰電池供電，標配可連續工作10小時以上，選配可增加電池容量到15小時；　　

● 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；　

● 數字抑制，不影響增益和線性；　

● 增益補償：對表面粗糙度、厚工件遠距離探傷等因素造成的Db衰減可進行修正；　

● 曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置和深度；　

● 角度和K值兩種輸入方式；　　

● 回波次數分析；　　

● 回波編碼：以不同顏色顯示1~9次回波，便于判斷缺陷位置；　

● 裂紋測高：利用端點衍射波自動測量、計算裂紋高度；　　

● DAC聲光報警；　　

● 屏幕的凍結和解凍；　　

● AWS D1.1/D1.5: 美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”；　

● 角度和K值兩種輸入方式；　　

● 波形填充；　　

● 電源狀態指示；　　

● 捕捉標記；　　

● 閘門內波形顏色標記；　

● 閘門內展寬。

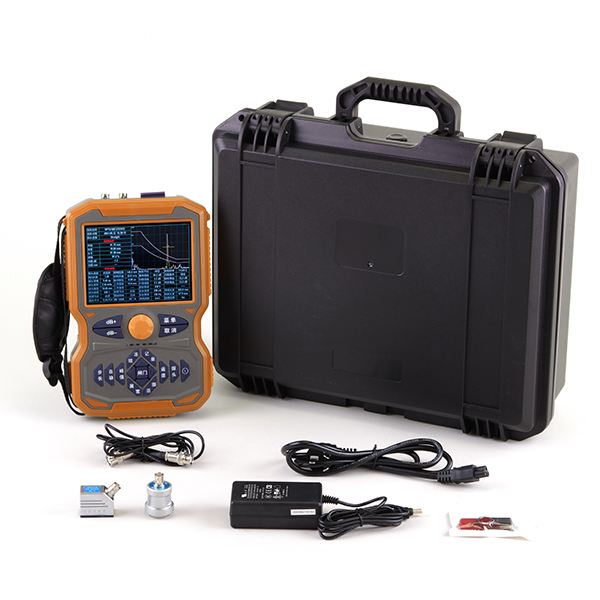

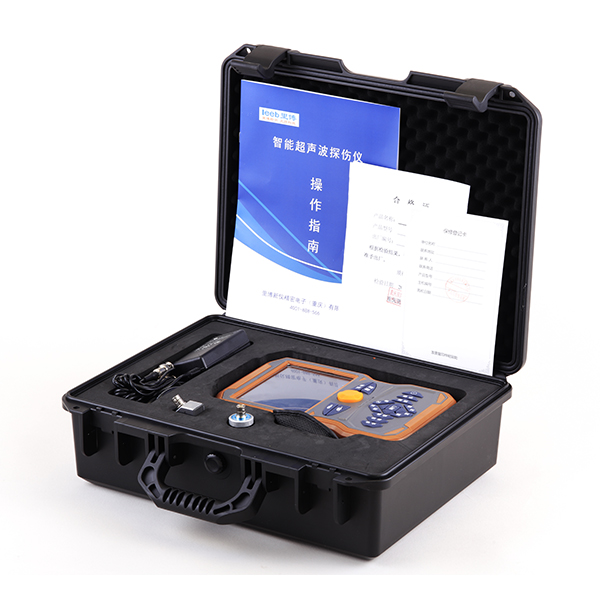

標準配置
主機	1 臺	產品包裝箱	1 個
直探頭	1 個	使用說明書	1 本
斜探頭	1 個	合格證、裝箱卡、保修卡	1 套
9V 電源適配器	1 個	超聲波探傷儀手機 APP	1 套
探頭連接線	1 根	儀器腕帶	1 條
