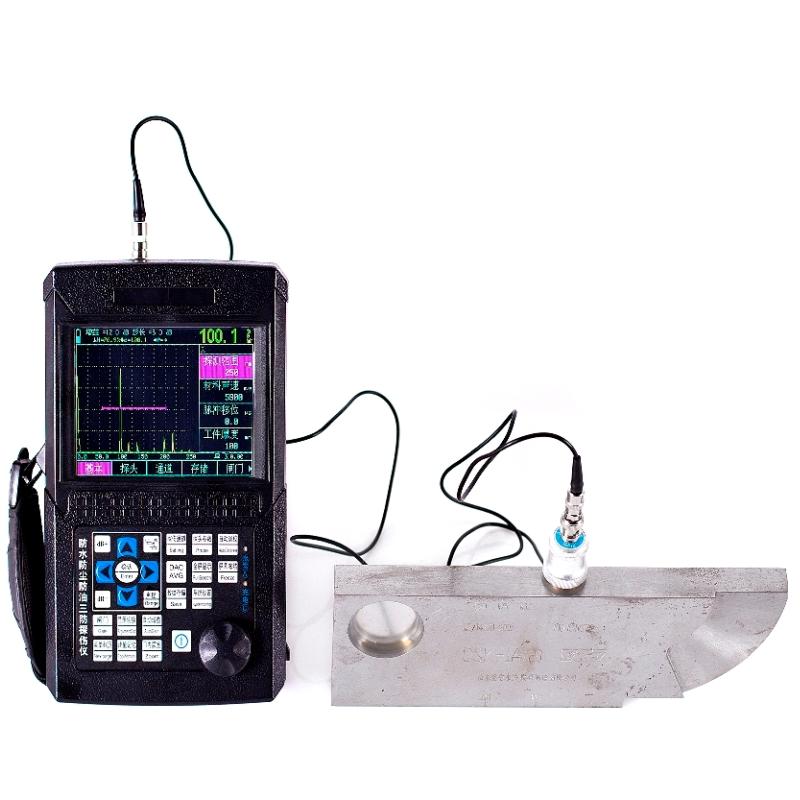

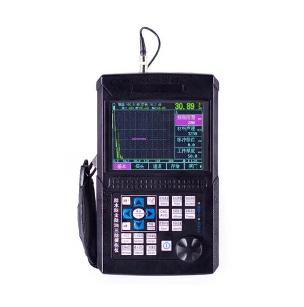

里博leeb510數字式超聲波探傷儀
leeb510數字超聲波探傷儀能夠便捷地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷。
該產品應用于電力、石化、鍋爐壓力容器、鋼結構、鐵路交通、汽車、機械等領域。它是檢測行業的常用儀器。
詳細介紹
產品概述：
LEEB510數字超聲波探傷儀能夠便捷的進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，應用于電力、石化、鍋爐壓力容器、鋼結構、鐵路交通、汽車、機械等領域。它是檢測行業的儀器。
主要功能：
● 精度高，定量、定位，適合較近和較遠距離探傷的要求；
● 近場盲區小，適合小管徑、薄壁管探傷的要求；
● 自動校準：一鍵式自動校準，操作便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
● 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
● 自由切換三種標尺（深度d、水平p、距離s）；
● 自動增益、回波包絡、峰值記憶功能增加了探傷效率；
● φ值計算：直探頭鍛件探傷，找準缺陷高波自動換算孔徑ф值,大平底自動計算；
● 15個探傷通道（可擴展），可自由輸入并存儲多個行業的探傷標準，現場探傷無需攜帶試塊；
● 可自由存儲、回放50幅A掃波形及數據；
● DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
● 13個內置探傷標準可調出；
● 可以自由輸入多個行業標準；
● 發射脈沖寬度和強度可調；
● IP65標準，堅固，防水防塵，抗干擾能力；
● 26萬色真彩屏顯示，亮度可調，適合強光、弱光的工作環境；
● 鋰電池供電，可連續工作8小時。
● 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
● 掉電保護，存儲數據不丟失；
● 探傷參數可自動測試或預置；
● 數字抑制，不影響增益和線性；
● 增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正。
重要輔助功能：
● 角度和K值兩種輸入方式
● 回波次數分析
● 電源狀態指示
● 閘門聲光報警
● DAC聲光報警
● 屏幕的凍結和解凍
● 時鐘顯示
技術參數
|
名稱 |
技術數據 |
|
掃描范圍 |
掃描范圍：0～6000 檔級：2.5,5,10,20, 30,40,50,60,70,80,90, 100,150,200, 250, 300, 350, 400, 450, 500,600,700,800,900,1000,2000,3000,4000,5000,6000。 調節步距：0.1mm（2.5 mm～99.9mm），1mm（100mm～6000mm） |
|
脈沖移位 |
脈沖移位：-20～+3400 檔級：-20,-10,0.0, 10, 20, 50,100,150,200,250,300,350,400,450,500, 600, 700,800,900,1000,1500,2000,2500,3000,3400。 調節步距：0.1（-20ms～999.9ms），1（1000ms～3400ms） |
|
探頭零點 |
探頭零點：0.0～99.99 調節步距：0.01 |
|
材料聲速（m/s） |
材料聲速：1000～15000 7個固定聲速：2260,2730,3080,3230,4700,5900,6300 調節步距：1 |
|
工作方式 |
單探頭（收、發），雙探頭（一收一發），透射（透射探頭） |
|
頻率范圍（MHz） |
寬帶 0.5–15 |
|
增益調節（dB） |
0～110 調節步距：0.0，0.1，0.5，1，2，6，12 |
|
線性抑制 |
屏高的0%～80%，步距： 1% |
|
垂直線性誤差 |
垂直線性誤差不大于4% |
|
水平線性誤差 |
在掃描范圍內，不大于0.2% |
|
探傷靈敏度余量 |
360dB |
|
動態范圍 |
332dB |
|
報警 |
進波報警、失波報警 |
|
顯示屏 |
顯示屏： 高亮度彩色平板顯示器 |
|
A-Scan顯示區域 |
全屏或局部 A-Scan顯示凍結和解凍 A-Scan填充 |
|
探傷通道 |
100個 |
|
數據存儲 |
500幅 A-Scan圖形
|
|
與PC機通訊接口標準 |
USB |
|
測量單位 |
Mm/inch |
|
電源適配器 |
輸入100V～240V/50Hz～60Hz 輸出9V/1.5A |
|
電池 |
鋰（Li）電池4×3.6V 4800mAh |
|
工作溫度(℃) |
-10～50 |
|
工作濕度(RH) |
20%～90% |
|
接口類型 |
BNC |
|
外型尺寸 |
260×140×50 |
|
重量 |
1.0 |
|
選配 |
探頭、標準試塊、筆記本電腦、PC通訊軟件、BNC電纜 |
（標準塊不是標配，屬于選配，根據行業來選配）

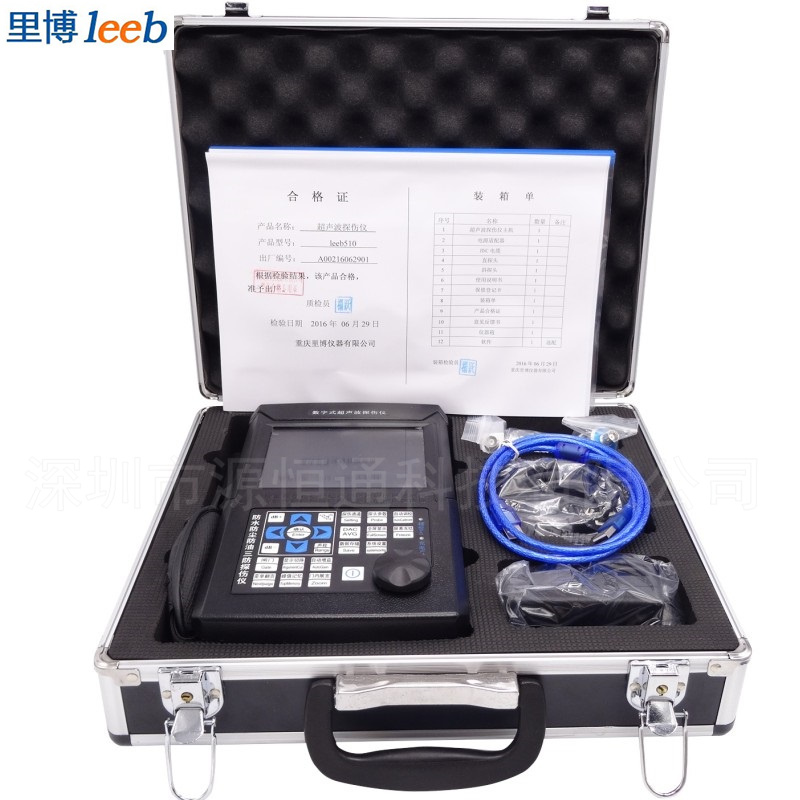

標準配置
|
主機 |
1臺 |
|
直探頭 |
1個 |
|
斜探頭 |
1個 |
|
電源適配器 |
1個 |
|
探頭連接線 |
1個 |
|
使用說明書 |
1本 |
|
產品包裝箱 |
1個 |
|
合格證、裝箱卡、保修卡 |
1套 |
