一、 儀器名稱：超聲波探傷儀

二、 儀器型號：里博U981O

此應用中探傷儀優勢：

1、可導入客戶工件全套檢測工藝，會開機就能探傷；

2、重復發射率：20-2500Hz準確調節，能進行高速掃查，對微小的缺陷不漏檢；

3、高信噪比，波形非常穩定，特殊的抗干擾設計，不懼惡劣工況；

4、可使用20M以上的探頭，細節盡顯，微小缺陷下靈敏度和分辨力高；

5、缺陷智能評級，無需用戶記憶復雜的焊接接頭質量等級標準；

6、藍牙無線傳輸，可以手機APP查看探傷報告和現場截屏，現場打印探傷報告；

三、 探傷工件

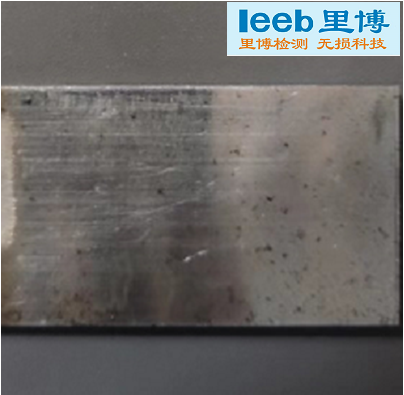

1.5mm厚的鋼板樣品

四、 用戶要求：檢測1.5mm鋼板內部缺陷；

五、 探傷方式及探頭選擇：檢測薄板的缺陷，推薦使用高頻單晶探頭進行縱波檢測，此處選擇15MHz帶延遲塊的單晶探頭。

六、 探傷效果

工件無缺陷處的回波：

圖1                       圖2

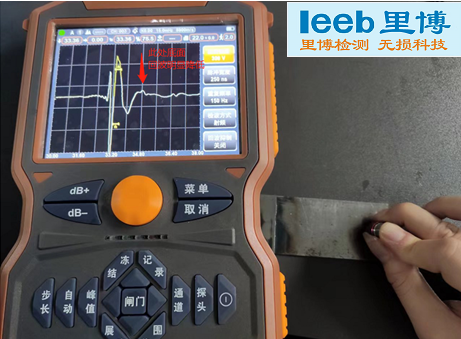

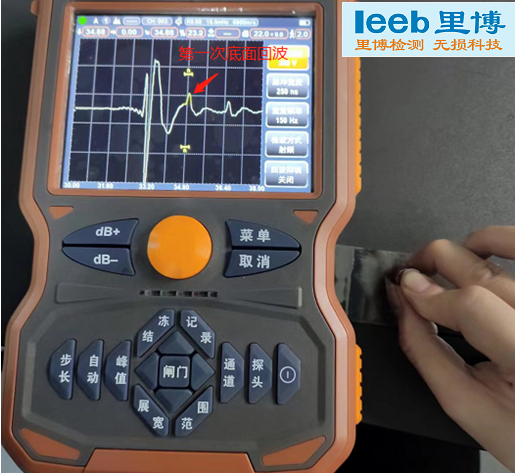

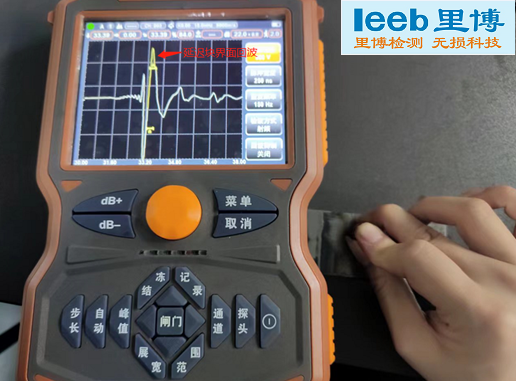

圖1和圖2為無缺陷處的底面回波，其中圖1中紅箭頭標注的為高頻探頭延遲塊的界面回波，顯示深度為33.35mm，圖2中紅箭頭標注的為鋼板第一次底面回波，顯示深度為34.85mm，即為鋼板厚度為34.85-33.35=1.5mm，通過這方法來判斷底面回波。

有缺陷的波形：

圖3                      圖4

圖3和圖4中，鋼板兩處的底面回波明顯降低，說明鋼板內部有較小的或者致密性差的缺陷。

七、 薄板分析

對于各種薄板的探傷，推薦使用高頻帶延遲塊的探頭進行檢測。通過對比缺陷處和無缺陷處的回波，來確定薄板是否有缺陷。
