高速旋轉超聲波檢測系統 管、棒材批量檢測

產品用途：

用于批量管棒材超聲波探傷，檢測內部缺陷、表面及近表面缺陷

l 管棒材直線前進，探頭高速旋轉

l 旋轉頭轉速可達3500rpm，定制款旋轉頭轉速可達5000rpm

l 與水接觸部分全部采用抗腐蝕材料

l 采用配套水浸探頭

l 可實現連續24h平穩工作

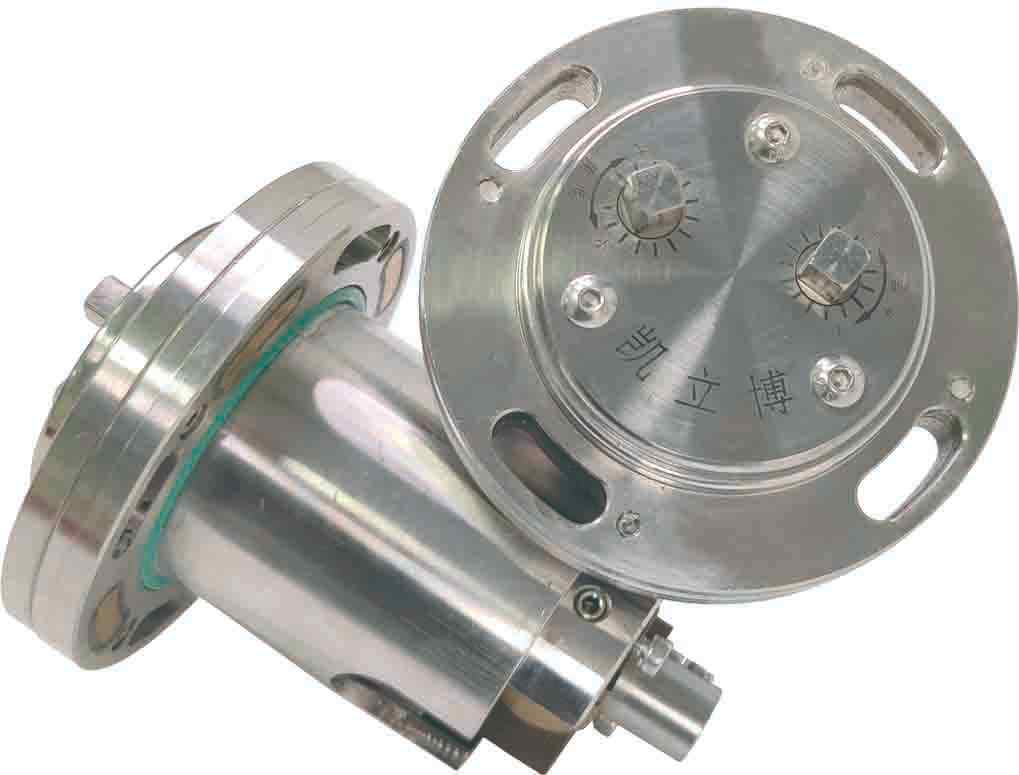

探頭夾持器

檢測方式	在線或離線式自動化檢測
檢測材質	鈦合金、不銹鋼、鋁合金、鋯合金、銅合金、碳鋼、高溫合金、合金鋼等
直徑范圍	φ5mm-25mm、φ6mm-30mm、φ8mm-40mm、φ10mm-60mm、φ30mm-90mm、φ40mm-120mm等，根據實際需求定制。
長度范圍	1.5m-30m
管材壁厚	0.2mm-20mm（壁厚與外徑之比不大于0.2）
通道數量	4-12（根據實際檢測需要選擇）
傳輸方式	碳刷耦合、電容耦合
檢測功能	管材：內外表面縱傷/橫傷/斜傷、分層、測厚
檢測功能	棒材：平底孔、表面縱傷/斜傷、橫通孔
檢測缺陷靈敏度	表面槽傷：0.03mm0.06mm1.65mm（深寬長）
檢測缺陷靈敏度	平底孔當量缺陷：φ0.4mm
信噪比	≥10dB
穩定性	≤2dB（連續穩定運行4小時后）
周向靈敏度	≤1.5dB
管材內外壁靈敏度	≤2dB
誤報率	≤1%
漏報率	0
檢測速度	0.5m/min-30m/min
端頭盲區	10mm-50mm
標記精度	±20mm
符合標準	GB/T 5777、GB/T 4162 、GB/T 12969.1 、GB/T5193、ASME SB-338、GJB 494A、GB/T 3310、YS/T 1000、YS/T1103等
可選增配	激光測徑、渦流、目視、材質元素分析
