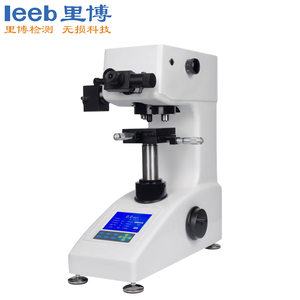

手搖大屏數顯顯微硬度計 401MVDS-Y
5.1吋大屏LCD顯示，菜單式結構，操作簡便，高清光學系統，光源亮度可以20級調節，帶硬度值轉換功能，硬度上下公差判斷，對角線長度D1和D2編碼器輸入，減少人為讀數誤差；定位準確。
一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。
詳細介紹
【產品概述】
5.1吋大屏LCD顯示，菜單式結構，操作簡便，高清光學系統，光源亮度可以20級調節，帶硬度值轉換功能，硬度上下公差判斷，對角線長度D1和D2編碼器輸入，減少人為讀數誤差；定位準確。一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。
【功能介紹】
● 5.1吋大屏LCD顯示，菜單式結構，操作簡便;
● 高清光學系統，光源亮度可以20級調節;
● 帶硬度值轉換功能，硬度上下公差判斷;
● 對角線長度D1和D2編碼器輸入，減少人為讀數誤差;
● 定位準確;
● 測試結果和數據處理，可通過打印機輸出。
【應用范圍】
適合于測試金屬結構、金屬學和金相學研究、包括微小的零件、薄板、金屬箔、電線、薄硬化層和電鍍層表面覆層、淬火硬化層、氮化層、鋼、有色金屬、陶瓷、合金、熱處理、碳化、厚度可薄至3μm的特微小和較很薄形零件、進行硬化層深度測量等。
【維氏試驗原理】
維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。

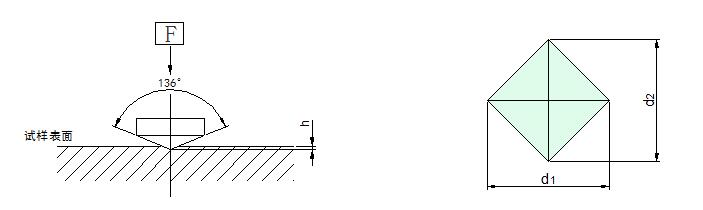

圖1.1維氏試驗原理
維氏硬度計算公式:
公式( 1-1)
式中：
HV—維氏硬度
F --N
d--壓痕兩條對角線(d1,d2)長度的平均值，mm
HV壓痕深度h和對角線d的關系: h=d/7 公式 (1-2)
注意當試驗力為kgf時：
(公式1-3)
【技術參數】
型號
401MVDS-Y
試驗力gf
10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
最小測量單位
0.03125μm
測量范圍
0-3000HV
測量精度
適合或高于GB/T4340.2 （見附表一）
總放大倍數
100X（觀察,）400X（測量）
加荷方式
自動（加荷、保荷、卸荷）
數據輸出
LCD顯示讀出
保荷時間
5-60秒可調
儀器尺寸（長×寬×高）
405×290×480mm
儀器重量
約40Kg
試件最大高度
90mm
壓頭中心到內壁距離
120mm
打印機
內置熱敏打印機
轉換標尺
HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
電源
AC220V±5%，50~60Hz
執行標準
GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384
JJG151檢定規程
X-Y試臺
尺寸:100×100 mm 最大移動: 25×25mm 最小位移數：0.01mm
選配件
CCD攝像測量系統、努氏壓頭、細絲夾持臺
附表一
硬度
符號
最大誤差
表示為標準塊規定硬度值的百分比
硬度，HV
50
100
150
200
250
300
350
400
450
500
600
700
800
HV0.01
HV0.025
8
10
HV0.05
6
8
9
10
HV0.1
5
6
7
8
8
9
10
10
11
HV0.2
4
6
8
9
10
11
11
12
HV0.3
4
5
6
7
8
9
10
10
HV0.5
3
5
5
6
6
7
7
8
HV1
3
4
4
4
5
5
5
6
注：
1.當壓痕對角線小于0.020mm時，表中不給出誤差值。
2.對于中間值，其最大允許誤差可由內插法求得。
3.表中值是以0.001mm或壓痕對角線平均值的2%為最大誤差給出的，以較大者為準。
表中內容摘于GB/T4340.2。
【硬度計主機外形】

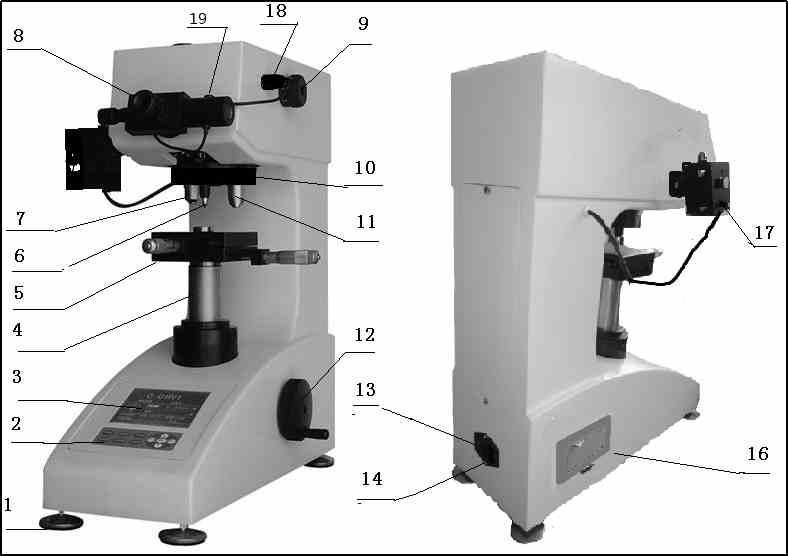

硬度計主機外形
1.水平螺釘
2操作按鍵
3.顯示屏
4.升降螺桿
5. 十字試臺
6. 壓頭
7. 10X物鏡
8測微目鏡
9. 變換手輪
10. 轉塔
11. 40X物鏡
12. 調焦手輪
13. 電源開關
14. 電源插座
15.
16. 打印機
17.燈室
18．編碼器接頭
19. 測量按鈕

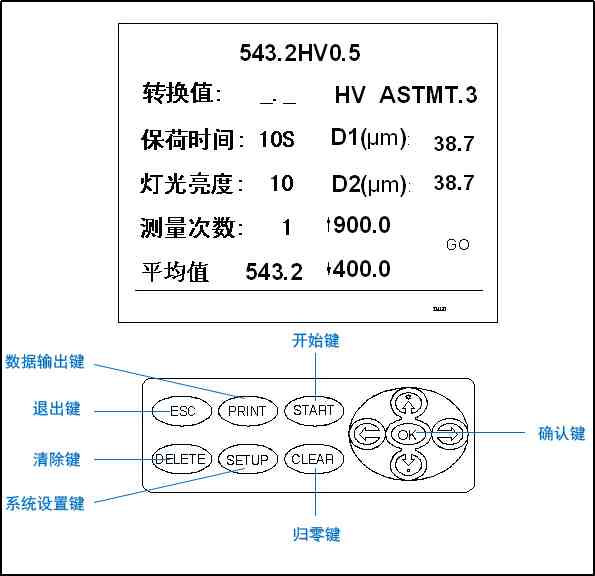

面板功能介紹
操作面板
打印機
硬度計機身上配有一臺熱敏打印機。

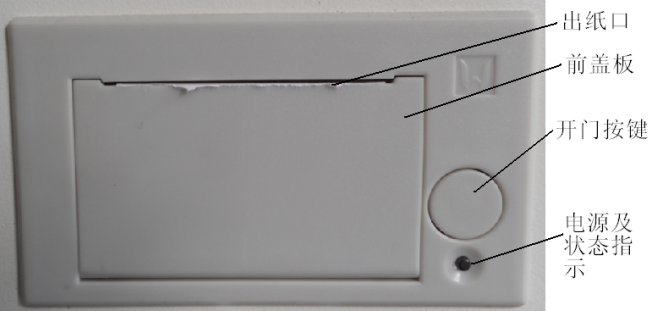

打印機外形結構
當硬度計的電源打開時，電源指示燈將被點亮；缺紙指示燈點閃爍時，打印紙已用完，請予更換。
更換打印紙：
打印紙規格熱敏紙卷，紙寬 57.5±0.5 mm
內裝紙卷，外徑小于 φ35 mm，
紙厚 0.065 mm，紙質 53-64 g/m2
【硬度計符合標準】
GB/T4340.1-1999 GB/T 4340.1-1999 金屬維氏硬度試驗 第1部分：試驗方法
GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗
ISO 6507-2:2018《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準
ASTM E384-17 材料的努氏和維氏硬度標準試驗方法
JJG151 - 金屬維氏硬度計檢定規程
【標準配置】
名稱
數量
名稱
數量
儀器主機
1臺
物鏡40x、10x，
各1只
維氏壓頭
1只
砝碼
6只
十字工作臺
1個
砝碼桿
1個
薄片夾持臺
1個
外接電源線
1根
平口夾持臺
1個
10x數字式測微目鏡
1只
水平儀
1個
顯微維氏硬度塊（HV1、HV0.2）
各一塊
圖片欣賞
