超聲波硬度計T-U2

簡單介紹

查看更多超聲波硬度計

詳細介紹

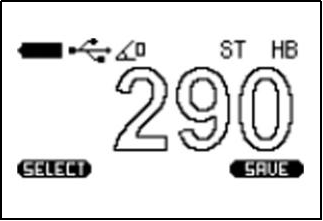

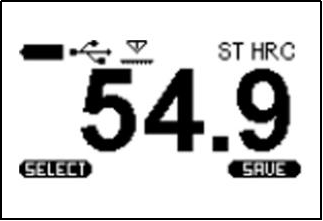

具有基本的測試模式：

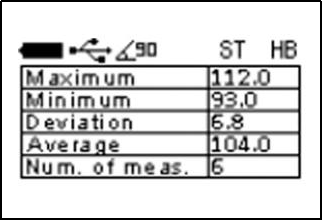

普通模式統計模式智能模式（篩選）信號模式

概述

全新便攜式超聲波硬度計是一款新型的智能化硬度檢測儀器，它采用靜載荷下壓技術，被測物表面無損傷且受影響因素少，測值穩定準確，不受工件形狀大小影響，可適用于任何形狀尺寸的材料如：薄板、鍍層、齒輪、圓弧面等。甚至未經處理的毛坯表面也可以測量！具有適用領域廣、測量范圍寬、測試精度高、對被測物表面無損、穩定性好、待機時間長、操作簡便。

主要功能

● 可測量厚度不少于1毫米任何重量任何形狀的金屬材料如：小零件、薄壁結構、管、罐、鋼板、復雜形狀、金屬鍍層等；

● 由于測量時，只在產品表面形成幾乎肉眼不可見的微小的痕跡，因此可以測量鏡面、曲軸、齒輪等材料；

● 表面硬化層、金屬薄片、鍍層（滲氮層、滲碳層、電鍍層等）、弧面（軸承、撞針、圓柱形連桿、印刷機輥等）、異型工件（螺紋、齒根、凸輪等）、模具、機床導軌、零件生產流水線、壓力容器等；

● 測量范圍寬、適用范圍廣，包括熱處理質量控制、大型工件多處測量部位的快速檢驗、其它臺式、便攜式（里氏）硬度計不能測量的工件、不易移動的大型工件、不易拆卸的零部件及特殊形狀的工件均可在任意方向進行測量，如水平、垂直向上、斜上斜下等（只要保持測頭與被測物體表面垂直即可）；

● 最小值報警、大字體顯示、高亮度背光、剩余電量顯示；

● 溫度范圍大，具有低溫保護，工作溫度可達零下20攝氏度；

● 具有內部存儲器，允許用戶與計算機通訊；

● 全新直觀的菜單按鍵操作。

● 示值模式：普通模式、統計模式、智能模式、信號模式

適用材料

適用于對材料硬度的快速無損檢測。在機械加工、鋼鐵、船舶制造、石化、電力、熱處理、模具、齒輪、軸承、螺栓、鉆頭鉆桿、農用機械、軍工配件、汽摩配件、印刷機械、監督檢驗、科研教學等部門和領域得到了廣泛的應用。

● 測量金屬及合金的各種硬度：洛氏（HRC）、布氏（HB）、維氏（HV）；

● 測量鋼及其他各種金屬（例如，有色金屬,鐵及其他合金等）內設五種材料校準通道；

● 測量材料的抗拉強度（RM）；

● 測量原理采用超聲波接觸阻抗法（UCI），從小而薄到大型工件均可快速測量，準確可靠。

規格參數

硬度標尺		測量范圍	誤差
洛氏C		20 - 70 HRC	±1.5
布氏		90 - 650 HB	±3%
維氏		230 - 2000 HV	±3%
抗拉強度		370 – 1500Mpa米	無
測試材料下限	表面粗糙（Ra）	2.5
	曲率半徑(毫米)	5
	材料重量（公斤）	0.1
	材料厚度（毫米）	1
測量方向		360°任意方向
執行標準		ASTM A1038、ASTM E140
壓頭		金剛石壓頭
材料		預校準（鋼），用戶可自定義材料
數據接口		通訊線纜可連接電腦，含軟件用于數據分析和統計
校準通道		20個
存儲		100組（2000個數值）
工作條件		-20°C至+ 40°C
電池		兩節1.5V AA電池
工作時長		不間斷測量約20小時
自動關機		如果在1分鐘內沒有測量，儀器自動關機
外形尺寸		122mm * 76mm * 36.5mm
重量		主機0.2kg
用里氏探頭預校準（材料）		鋼，合金鋼，不銹鋼，鋼，鋁或鑄鐵
標準配置		主機1；超聲探頭（50N）1；數據線1，軟件1，電池2；操作手冊1 ，儀器箱1；標準硬度塊 1
可選附件		各種探頭,標準硬度塊,便攜式磨削機

探頭特點：

探頭類型	U1 (98 N)	U1 (50 N)標配	U1 (10 N)	里氏
外形尺寸	?35х140	?35х140	?35х140	?20х145
取下支撐環最小接觸面	7.5	7.5	7.5
取下支撐環探頭長度	15	15	15
重量不超過	250	250	250	130
被測表面粗糙度（Ra）	3.2	2.5	1.5	3.2
被測表面曲率半徑	5	5	5	10
工件重量不少于	0.1*	0.1*	0.1*	5*
工件厚度不低于	1.5*	1*	0.8*	10*
載荷	10	5	1	-
